一、概 述
SW-600B系列无线测温系统采用带电池设计,把该装置的测温组件安装在高压开关载流导体易发生温升的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传感器信号向低电位端仪表的隔离传输。对于移开式的开关设备，只需把传感器模块安装在手车侧，安装、改造和维护都十分方便。采用两种安装方式,表带式安装方式，安装便捷;还有导轨式安装方式,用户可根据需要选用。该装置的显示仪表另配有柜体内部温度传感器，可以显示发热点的相对温升。本装置的应用为解决《***公司十八项电网重大事故措施》中的***1.7项“预防开关设备载流回路过热”提供了一个***监测手段。
二、产品主要特性：
项目
| 指标
| |
环境要求
| 工作温度
| -30℃~125℃ |
相对湿度
| ≤95% | |
大气压力
| 86kPa~106kPa | |
SW-600有源无线测温发射模块 | 无线频率
| 2.4G |
通讯距离
| 空旷 50m
| |
采样频率
| 60s | |
发射频率
| 1min-5min | |
工作电源
| 电池
| |
安装方式
| 表带式
| |
测温范围
| -30℃~+125℃ | |
精度
| ±1.5℃ | |
应用范围
| 高低压柜内电气接头
| |
电池寿命
| ≥5 年 |
三、引用标准：
GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》
GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008)
GB/T 17626.11-2008 《电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验》(idt IEC61000-4-3:2008)
GB/T 17626.4-20088 《电磁兼容试验和测量技术 电快速瞬变脉冲群振荡波抗扰度试验》(idt IEC61000-4-4:1995)
GB/T 17626.8-2008 《电磁兼容试验和测量技术 工频磁场抗扰度试验》(idt IEC61000-4-8:2008)
GB/T 17626.11-2006 《电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验》(idt IEC61000-4-11:1994)
绝缘强度 : IEC 60255-5 2KVrms-1min
四、 安装方法：
***步：传感器配对好测温主机和高压开关柜号。
***步：该面柜子的传感器配对测温部位。
第三步：打开传感器开关，并捆绑于相应的测温部位。
第四步：如果传感器的探头是带线引出型，用线***的探头捆绑于测温部位。

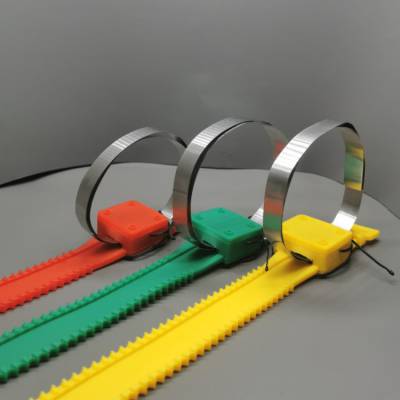

SW-600B表带式无线测温传感器适用于断路器动触头、静触头、电缆接头、母排等处
