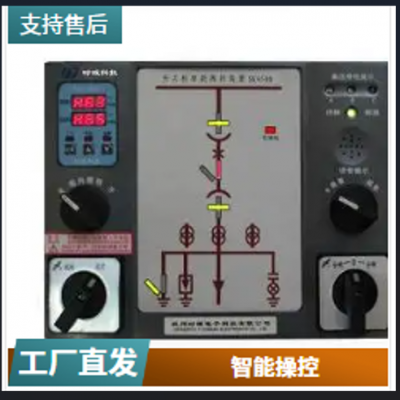

| SK9500多功能开关柜智能操控装置是专业为3~40KV中压系统户内开关柜设计开发的，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。是一种集一次回路模拟图、开关状态指示、断路器(或手车)位置指示、弹簧储能状态指示、接地闸刀位置指示、高压带电指示、高压闭锁指示、控制及温度、湿度控制于一体的新型智能化、模块化的测量、显示、操作、控制装置。该产品以一体化布局为开关柜配套，大大简化了开关柜的结构设计，美化了面板布局。 该产品可以完全取代现有的一次回路指示牌、电磁式开关状态指示器、高压带电指示器、高压闭锁指示及控制装置、接地指示器、弹簧储能指示器、温湿度控制器、负载断路报警装置。产品式样美观、安装方便，使用寿命长，具有三防功能，RS485通讯功能，符合IEC255-22标准。 □ SK9500多功能开关柜操控装置功能：◆ 断路器状态指示、断路器（或手车）位置指示、弹簧储能状态指示、接地闸刀位置指示；◆ 高压带电指示、高压闭锁指示及控制；◆ 二路温湿度实时检测并数字显示；◆ 加温除湿自动控制并带负载断路、传感器断路报警；◆ 超温报警和风扇降温自动控制并带负载断路、传感器断路报警；◆ 语音提示功能，有效防止误操作；◆ 远方/就地开关控制、断路器合闸/分闸开关控制、储能开关控制、柜内照明开关控制；◆ RS485通讯功能，遵循modbus通讯协议,波特率为2400。 □技术参数：◆工作电压： AC/DC 85~264V◆工作环境： 温度-30℃～70℃ 湿度≤95％RH□ 温、湿度控制参数：◆温度控制范围：-50℃～150℃ 显示精度：±0.1℃ 检测精度：±0.5℃◆湿度控制范围：0～***RH 显示精度：±1%RH 检测精度：±3%RH（10%RH～***RH）◆参数设置： 控制值：全量程0～100％ 回差：温度1~30℃ 湿度1～40％RH 传感器误差修正：温度-50℃～150℃ 湿度0～100％RH◆加热器控制：启动：温度≤设定温度（门限）－温度回差； 湿度≥设定湿度＋湿度回差 停止：温度≥设定温度（门限）＋温度回差； 湿度≤设定湿度－湿度回差◆超温报警输出（可接风扇)控制： 启动：温度≥设定温度（报警门限）； 停止：温度≤设定温度（报警门限）◆功率消耗： ≤ 10W◆负载继电器输出容量： AC220V / 7A（阻性负载时） 无源输出共二路◆超温报警继电器触头容量：AC220V / 7A（阻性负载时） 无源输出一路 (可接风扇)◆报警显示：◇负载断路报警： 如某路负载断路则该路指示灯闪烁报警◇传感器断路报警：如某路传感器断路则某路屏幕显示 E r r 并自动切断负载 □ 数字显示部分：◆LED显示方式:三位LED数码管显示 |
